電力金具中耐張線夾的技術要求

發布日期:2023-2-22 16:51:57  信息來源:本站原創

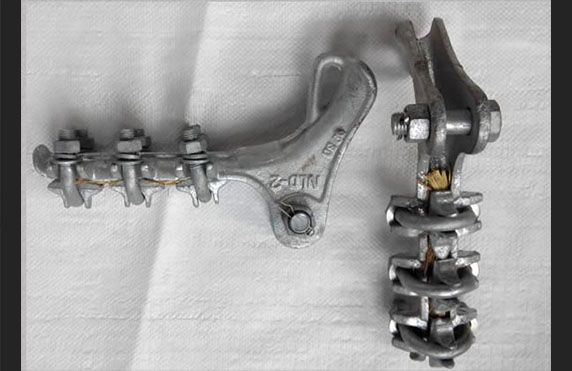

        耐張線夾用來將導線或避雷線固定在非直線桿塔耐張絕緣子串,起錨作用,亦用來固定拉線桿塔的拉線。耐張線夾是將導(地)線連接至耐張串(組)或金具串(組)上的金具。耐張線夾按結構和安裝條件的不同,大致上可分為兩類。
        ***類:耐張線夾要承受導線或地線的全部拉力,線夾握力不小于被安裝導線或地線額定抗拉力的90,但不作為導電體。這類線夾在導線安裝后還可以拆下,另行使用。該類線夾有螺栓型耐張線夾和楔型耐張線夾等。
        第二類:耐張線夾除承受導線或地線的全部拉力外,又作為導電體。因此這類線夾一旦安裝后,***不能再行拆卸,又稱為死線夾。由于是導電體,線夾的安裝必須遵守有關安裝操作規程的規定認真進行。
        耐張線夾按結構和安裝方式分為螺栓型耐張線夾、壓縮性耐張線夾、楔形耐張線夾和預絞式耐張線夾。螺栓型耐張線夾是用螺栓件固定導線的耐張線夾。壓縮性耐張線夾是用壓縮方法固定導線的耐張線夾。楔形耐張線夾是用楔子固定導線的耐張線夾。預絞式耐張線夾是將預成型螺旋條狀物纏繞于導線或地線上,用于承受機械或電氣荷載。
        耐張線夾技術要求。
(1)耐張線夾一般技術條件應符合GB/T 2314-2008的規定,并按規定的程序批準圖樣制造。
(2)耐張線夾的連接尺寸應保證與其所連接金具配合。
(3)承受電氣負荷的耐張線夾不應降低導線的導電能力,其電氣性能應滿足如下要求:
①導線接觸兩端點之間的電阻,對于壓縮性耐張線夾,應不大于同樣長度導線的電阻;對非壓縮性耐張線夾,應不大于同樣長度導線電阻的1.1倍。
②導線接觸處的溫升不應大于被接續導線的溫升。
③耐張線夾的載流量不應小于被安裝導線的載流量。
(5)非壓縮型耐張線夾的彎曲延伸部分,與承受張麗的導線、地線相互接觸時,次彎曲延伸部分出口處的曲率半徑應不小于被安裝導線、地線直徑的8倍。
(6)應使壓縮型耐張線夾內部孔隙為***小,防止運功中潮氣侵入。
(7)耐張線夾與導線、地線連接處應避免兩種不同金屬件產生雙金屬腐蝕問題。
(8)耐張線夾應考慮安裝后,在導線、地線、金具接觸區域不應出現由于微風震動、導線震蕩或其他因素引起應力過大導致導線、地線損壞的現象。
(9)耐張線夾應避免應力于集中,防止導線、地線發生過大的金屬冷變形。
(10)壓縮型耐張線夾鋼錨管非壓縮部分的強度不應小于導線、地線計算拉斷力的105%或符合需方要求。
(11)螺栓型耐張線夾強度不應小于導線計算拉斷力的105%或符合需求方面的要求。
(12)壓縮型耐張線夾應在管材外表面標注壓縮部位及壓縮方向。
